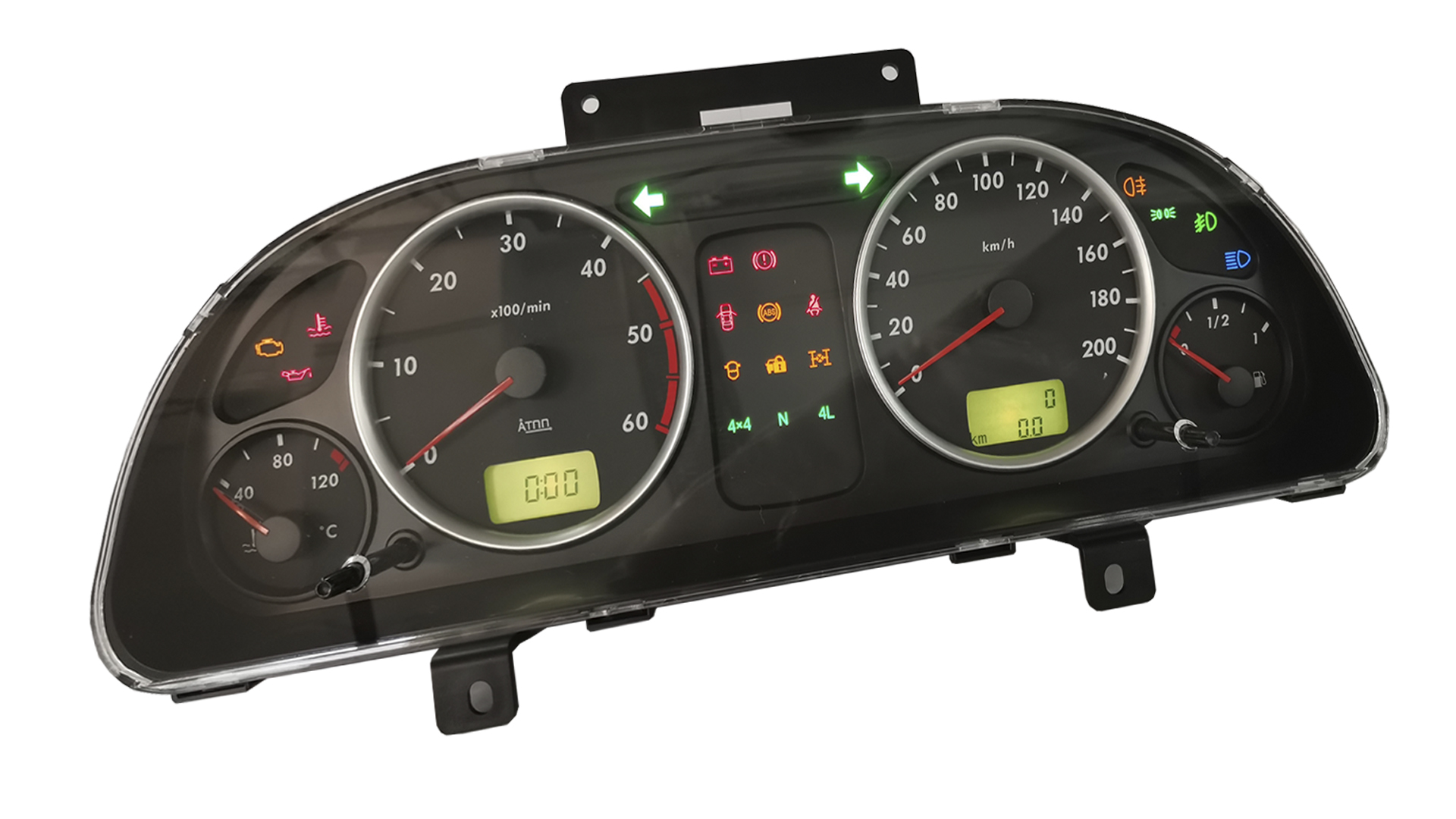

Комбинация приборов предназначена для применения в автомобилях УАЗ Патриот(УАЗ 3163) с бензиновым двигателем ЗМЗ-409, нормы токсичности Евро-3. Комбинация приборов является функциональным аналогом комбинации приборов:
- с ABS/EBD 596.3801, 596.3801-10, 596.3801-11, 596.3801-12
- без ABS/EBD 597.3801, 597.3801-10, 597.3801-11, 597.3801-12
Для корректной работы комбинации приборов на автомобилях без ABS/EBD необходимо подключить на 0 В/”корпус” входные контакты “ABS”, “EBD” – XP3/1, XP3/12.
КРАТКИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1. Номинальное напряжение - 12 В
2. Два жидко-кристаллических индикатора, 4 стрелочных прибора.
3. Счётчик общего и суточного пробега.
4. Индикация времени, давления масла, напряжения бортовой сети.
5. Для автомобилей с двигателем Евро-3.
6. Сигнализаторы ABS, EBD (при наличии этих систем в автомобиле).
7. Дополнительные сигнализаторы EDC и COC.
8. Часть сигналов передаётся по CAN-шине.
9. Габаритные размеры КП, мм — не более 373х172х89.
10. Масса – не более 1,1 кг.
